为什么存储器需要层次结构 #
既然内存与寄存器在核心中的访问方式如此相像，为何要做两个部件？换句话说，为什么不将 register file 的寄存器数量从 32 个扩展到无限多个？这涉及到一个关键的 tradeoff：访问速度与容量。
我们在 CPU 核心中提到的有关内存的概念事实上被刻意简化了。在真实的计算机中，访问速度与容量是不可兼得的；这是因为更快的存储器是以更高的功耗、更复杂的电路为代价的；换句话说，在总功率、芯片总面积一定的情况下，能够支持的快速存储器的总额是有限的。

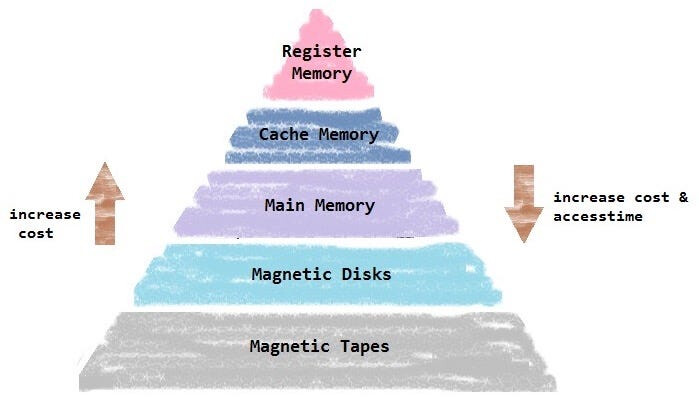

因此，计算机采取了一种直观且有效的解决方案：越快的存储器，它的容量就设计得越小，且放置得离 CPU 越近。计算机运行时，最远、最慢、最大的存储器拥有最完整的信息；最近、最快、最小的存储器只保存临时用到的部分数据，并随时按需要从低级存储器中提取和替换数据。
最快的存储元件：SRAM #
在前文中提过的寄存器，实际上指的是 SRAM（static random-access memory）。SRAM 通常使用 6 个晶体管保存 1 位数据。之所以叫“静态”，是因为和 DRAM 相对，不需要定期刷新，因此访问时间与 CPU 的周期时间十分相近，这与我们对 CPU 的简化描述中“组合读取，单周期写入”的抽象十分吻合。
SRAM 往往被用来实现寄存器和片上缓存。它虽然快，但是容量被设计得很小：L3 缓存通常最大为 12 MB，而与它配套的、用 DRAM 实现的主存储器容量可以达到 16 GB。与之对应的是，在缓存中最慢、最大的 L3 缓存，它的速度也是主存储器的 4~6 倍。
消逝的光芒：DRAM #
DRAM 容量更大，速度稍慢，被用来实现主存储器（即前文中提到的内存）。
为了在有限的空间内容纳更多信息，另一种方案是仅使用 1 个晶体管来存储 1 bit 信息。这样做的代价是：
- 读取该信息时，会破坏该信息，因此必须在读取后重新写入，因此读取不再是纯组合逻辑；
- 只使用一个晶体管来存储一位，这是不太稳定。为了防止在长期不读取的情况下丢失某一位，需要定期刷新存储器中的所有位，这意味着存储器对 CPU 而言会不定时地存在不可用时间。
- 复杂的 DRAM 控制器导致读和写都不再是单周期的，而是要遵循特定的协议与握手信号。这是因为存储器及其控制器的电路更复杂，组合延迟更高，因此它需要采用独立于 CPU core 的、更慢的时钟；这使得核心与主存之间的数据传输是异步逻辑。

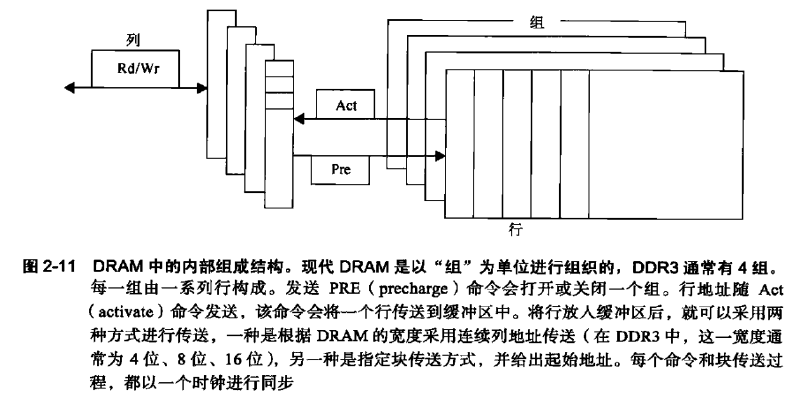

DRAM（dynamic random-access memory）名字的来源正是这种定期刷新的特性。DRAM 也存在自己的缓存：在处理器需要提取某个字时，包含这个字的整个行被发送到缓存，然后从该行中提取特定的字发往处理器，与此同时整个行被 DRAM 控制器刷新——这是一种十分精巧的设计，因为它把传送字与刷新的过程 重叠（overlap）了。
DRAM 原本与其控制器存在一个异步接口，这使得每一个传输都有一定开销；后来，人们给 DRAM 添加了一个时钟信号，这就是同步 DRAM（SDRAM）。注意这里的 S 是 sync 的意思，而不是 static。进一步，人们发现可以允许存储器在上升沿和下降沿都传输数据，这样传输速率就成了原来的 2 倍，这就是我们熟悉的 DDR（double data rate）SDRAM。

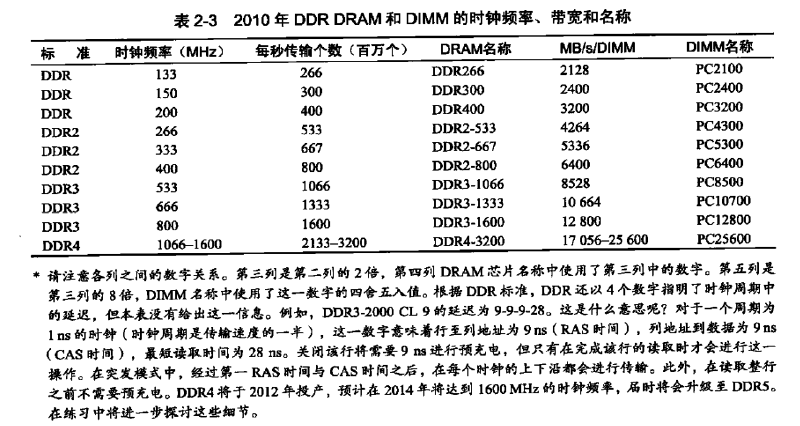

有趣的是，硬件厂商总喜欢大数字，因此 DDR 后面跟的数字并非它的频率，而是每秒字节数（这往往是频率的 2 倍），但在图吧我们经常能听到“3200 频率的 DDR4”这样的发言。
闪存 #
闪存是一种 EEPROM（电可擦可编程只读存储器），最常用的是 NAND 闪存，它们被用来实现 PC 的固态硬盘（你一定听说过闪存颗粒吧）和智能手机的存储器（UFS）。既然是只读，为何可以用来做硬盘呢？这是因为它是可擦除的。需要修改？控制器把整块都擦掉重写就好了。
闪存是一种 Non-volatile random-access memory（NVRAM），“非易失性”意味着它们断电后仍然保存数据，可以担任持久化存储的任务。
UFS（Universal Flash Storage）和 SSD 都以闪存为基础，区别是 SSD 的控制器更复杂、功耗更高、速度更快。因此 UFS 被用来作为智能手机的持久化存储，它们拥有更低的功耗，但代价是速度不如 SSD。
智能手机早期都支持插入外部的存储卡，这使得相对于存储卡而言，闪存是“内部存储”，因此经常能在手机参数中看到“256 GB 内存”这样的描述；这在讨论 PC 时是骇人听闻的，因为 PC 中的内外是相对 CPU 而言的，主存储器相对于硬盘离 CPU 更近，被称为内存，大小往往只有 8~32 GB，且是断电即丢失的。
